Ytvibrator SM

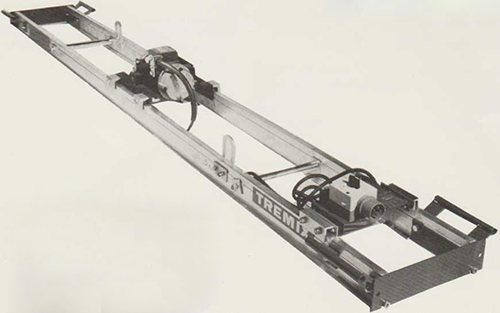

För att åstadkomma riktigt jämna plana betonggolv som håller länge, bör man packa och avjämna betongen med en ytvibrator. Tremix Ytvibrator SM/SB för fackbredder upp till 6 m används för de flesta typer av betonggolv. Den har en djupverkan av 1 00-150 mm, beroende på betongens konsistens och längden på ytvibratorn. Vid tjockare betongskikt används ytvibratorn tillsammans med Tremix Stavvibratorer för att få hela betongskiktet genomarbetat. Tremix Ytvibrator SM/SB är uppbyggd av två huvudelement: Tremix Ram S 2 och Tremix Vibratorenhet M för eldrift, Tremix Ram S 2 består av två Tremix aluminiumprofiler, 100 mm höga. Standardlängder 3.2, 4.2, 5.2 och 6.2 m. Speciallängder finns från l,5m-10,4m. I ramen ingår en uppspänningsanordning med uppgift att motverka profilernas nedböjning när de belastas av vibratorenheten. Justeringen görs enkelt i ramens ena ände.

Vibratorenhet M utgörs av Tremix Motorvibrator 3000/5 för 380/ V. Vibratorenheten kläms fast på ramprofilerna och kan lätt flyttas till ram av annan längd. Motorvibratorn kan vridas vertikalt, så att endast en ytplaning erhålls med ytvibratorn. Strömbrytaren, som är kombinerad med fram- och backomkopplare, är monterad på en separat bygel som kläms fast vid ramens ände.

OBSERVERA VIKTIGT

Inga som helst hammare eller hackor får användas på aluminiumprofilerna för att avlägsna betong! Aluminiumprofilerna är bara 2 mm tjocka, så alla slag skadar profilerna. All åverkan kommer att debiteras!

Ytvibratorerna staplas med klossar mellan bryggorna, dessa skall också returneras vid retur. Spännband får bara användas över klossarna för att inte riskera att spänntrådarna i profilerna går av.

TEKNISKA DATA:

RAM S 2

• Rambredd: 300mm
• Profilhöjd: 100mm
• Standardlängder: 3.2, 4.2, 5.2, 6.2 m
• Vikt av angivna standardlängder: 32, 41,47, 57 kg

VIBRATORENHET M

• Typ: Tremix Motorvibrator 3000/5
• Spänning: 380, 220 V
• Strömart: 3-fas, 50 Hz
• Märkström: 1,15A(380V),2,0A(220V)
• Motoreffekt (tillförd): 450 W
• Frekvens: 47,5 Hz (2850 sv/min)
